Pamatinformācija

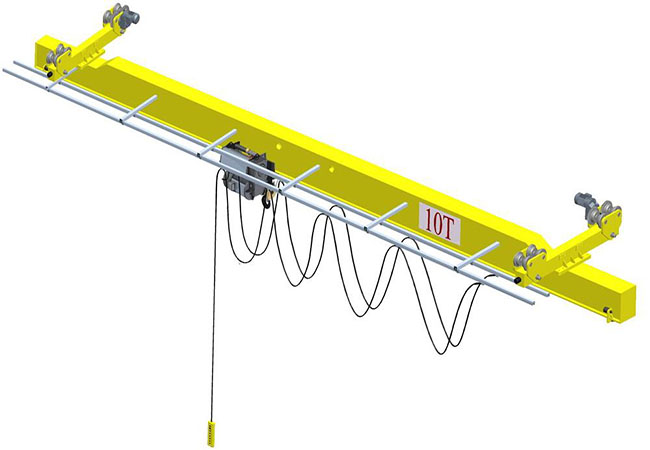

Nosaukums: 5t 10t vienu siju balstiekārtas celtnis

Modelis Nr.: Vienstāva celtnis celtnis

Tips: parastais

Jauda: 1-20t

Pacelšanas augstums: 1-30m

Pacelšanas mehānisms: Eliectric pacēlājs

Barošanas avots: 3 fāzes 380V 50Hz

Drošības ierīces: Aprīkots

Darba slodze: A3-A5

Krāsa: pielāgota

Kontroles metode: pielāgota

Pacelšanas ātrums: mainīgs ātrums

Transporta komplekts: saplākšņa kastīte / plastmasas auduma audums

Specifikācija: 10 tonnu celtnis celtnis

Izcelsme: Henan, Ķīna

Produkta apraksts

Īss apraksts:

Pacelšanas svars: 5-10 tonnas

Maksimālais pacelšanas augstums 30m

Span 7.5-31.5m

Pieteikumi:

viena sija balstiekārtas celtnis   ir   plaši izmanto mašīnu ražošanā, metalurģijā, ostās, dzelzceļa stacijās, noliktavās, darbnīcās, metalurģijā, noliktavās un montāžas veikalos utt.

Iespējas:

1.5t 10t virszemes celtnis ir paredzēts pacelšanai no 5t ~ 10t;
2.Ir skaisti kastīšu tipveida metinātās galvenās balsti. Datora optimizēta galveno balstu konstrukcija ar labu veiktspēju un vieglu svaru;
3.Compact struktūra, viegls svars un augsts pacelšanas augstums ar mazu riteņu spiedienu, kas efektīvi izmanto ierobežotu telpu darbnīcās, lai samazinātu ieguldījumus struktūrā.
4. Max. platums sasniedz 40 metrus;
5.Šī veida ražošana var īpaši izstrādāt dažādu darbnīcu ar augstu orbītu.

Mehānisms:
1. Vienpavedieni galvenie balsti, kastīšu tipa formas, ko izmanto;
2. Augstas kvalitātes oglekļa tērauds Q235B un Q345B;
3. dubultā sijas, kas savienota ar augstas stiprības skrūvēm;
4. Metināšanas šuves pārbauda ar rentgena un ultraskaņas palīdzību;
5. Kalti riteņi;
6. Kompakta konstrukcija, maza apjoma un viegla svara ratiņi;
7. Pacelšanas mehānisms ir atvērta tipa vinčas pacēlājs;
8. Compact reduktors motora piedziņa, pakāpieni mazāk vadības, sacietējuši zobrati un drošības disku bremzes;
9. Laba darba veikme, pakāpeniska ātruma regulēšana un vienmērīga darbība;
10. Galvenie stropi pēc metināšanas, lai atbrīvotu iekšējo spriegumu;
11. Krāsošana augstas kvalitātes epoksīda cinka bagātu grunts, un eļļas plēves biezums ir 140μm;

Elektriskā sistēma:
1. Barošanas padeve, izmantojot soli mazāku slaidu līniju;
2. Pacelšanas mehānismi un pārvietošanās mehānismi ir savstarpēji neatkarīgi un var pārvietoties vienlaikus;
3. Vadības paneļa aizsardzības pakāpe ir IP54;
4. Saprātīgu komponentu uzstādīšana, ērta pārbaudei un apkopei;
5. Elektriskais kabelis ir piekabināts kabeļu sedlā, stacionārajā kabeļu ratiņā, kas pārbīdās uz cinkota C tipa tērauda;

Drošības aizsardzības ierīces:
Pārslodzes ierobežotājs, robežslēgs (pacelšana un ceļošana), bloķēšanas aizsargierīces, buferšķīdums, sliežu slaucīšanas plāksne, vairogs, autobusu aizsargu plāksne, pret sadursmes ierīci, galvenais atslēgšanas slēdzis, avārijas apturēšanas sistēma un motora pārslodzes aizsardzība.

Specifikācijas:
