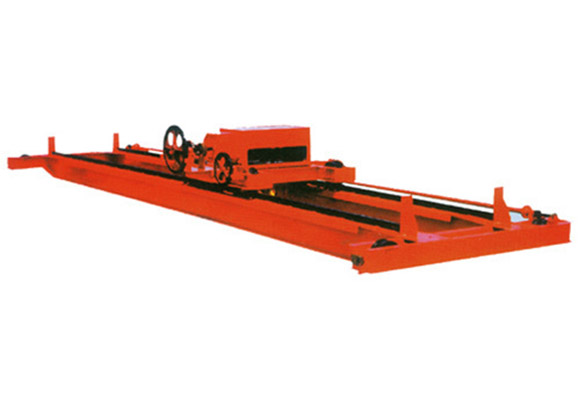

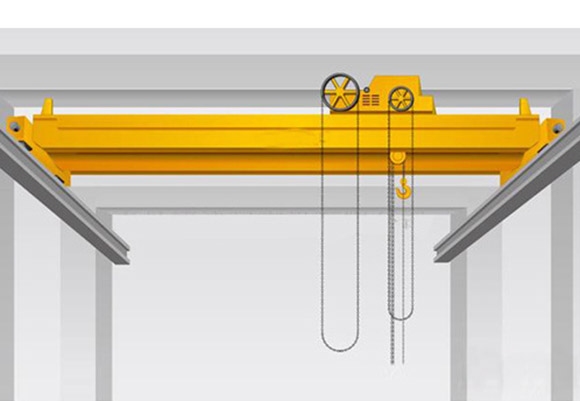

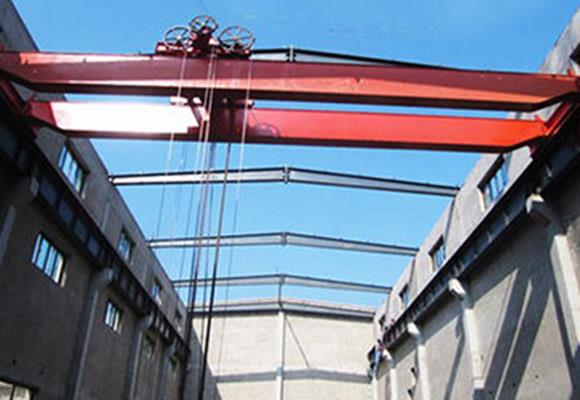

Manuāli darbināms dubultstrāvas celts
Apraksts
Manuālais divstāvu celtnis ir mazs celtņa veids, kas piemērots rūpnīcas aprīkojuma uzstādīšanai, apkopei un darba vietām bez barošanas avota.
Rokas darbības dubultā sijas celtnis sastāv no tilta, groza braukšanas ierīces un manuālās monorailu automašīnas un citām lielākajām daļām.
Tas pacelšanas svaru no 1 tonnas līdz 40 tonnām, darba alga ir A1-A3 (viegla).
Iespējas
Izturība ar uzticamību
Elastība ar pieteikumu
Viegla apstrāde
Viegla apkope
Specifikācijas
Jauda | T | 32 / 5,50 / 10 | ||||||||
Spans | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25,5 | 28.5 | 31.5 | |
Pacelšanas augstums | m | 16/18 | ||||||||
Pacelšanas ātrums | m / min | 15.6 | ||||||||
Ratiņi - braukšanas ātrums | m / min | 3,36-33,6,2,9-29 | ||||||||
Kravas ceļojuma ātrums | m / min | 92.7 | 93.7 | 86,5 | ||||||
Kopējais svars | Kilograms | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 | |
Maks. Riteņa slodze | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 | |
Ieteicamais dzelzceļš | Modelis | 43kg / m | ||||||||
Kopējā motora jauda | kw | 27,8 | 31.8 | |||||||

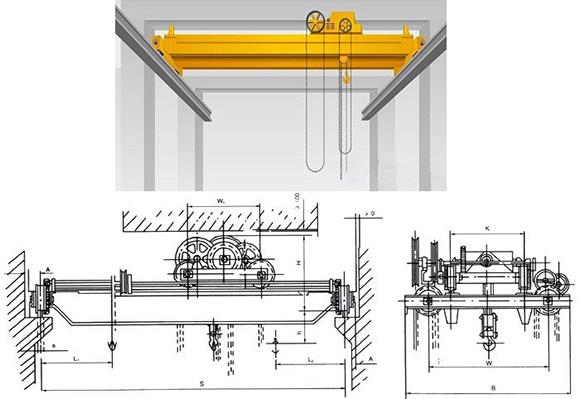

Galvenā dimensija (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25,5 | 28.5 | 31.5 | |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 1750 | 1840 | |||||||
Dzelzceļa augstums, lai paceltu centru | H4 | 55 | 5 | |||||||
Celtņa bāzes attālums | W | 5140 | 5334 | 5940 | ||||||
Krānu platums | B | 3450 | 4400 | |||||||
Trolley railroad distance | K | 1400 | ||||||||
Piekabes kreisais ierobežojums | S1 | 800 | ||||||||
Kontaktspēja ir ierobežota | S2 | 1250 | ||||||||
