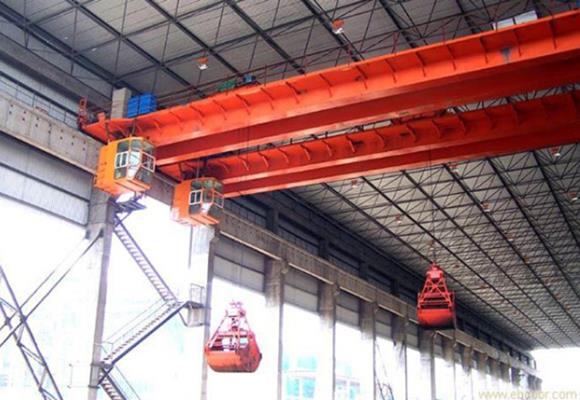

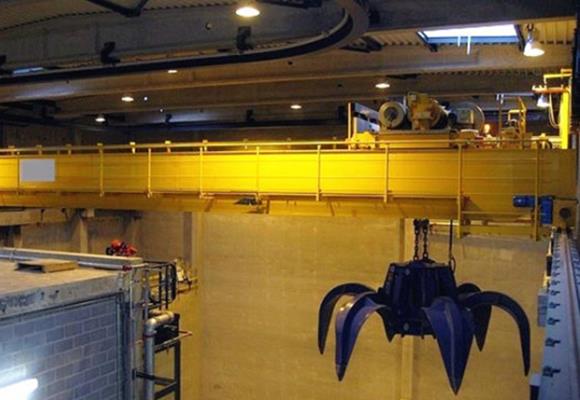

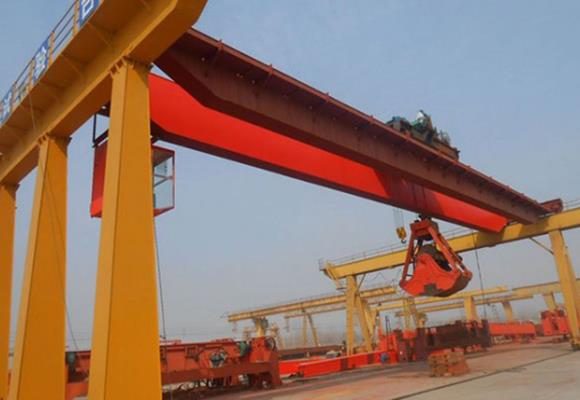

Double Girder Celtnis ar greiferi
Apraksts

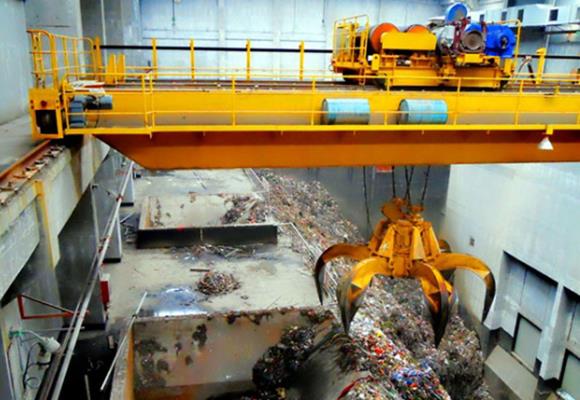

QZ Lokālais celtnis ar greiferi tiek plaši izmantots kravu iekraušanai ostā, rūpnīcā, darbnīcā, elektrostacijā, tērauda kausēšanas rūpnīcā, cementa rūpnīcā, atkritumu apsaimniekošanā atjaunojamās enerģijas nozarē.
Darba pienākums ir smags. Krānu grupu klasifikācija ir A6, A7, A8.
Platformas durvju virziens līdz vadītāja vāciņam ir: sānu, gala un augšējā.
Celtspēja ietver greifera svaru.
Greifera atvērtais virziens ietver paralēles ar siju un santehniku ar siju, šis dizains ir santehnikas tips.

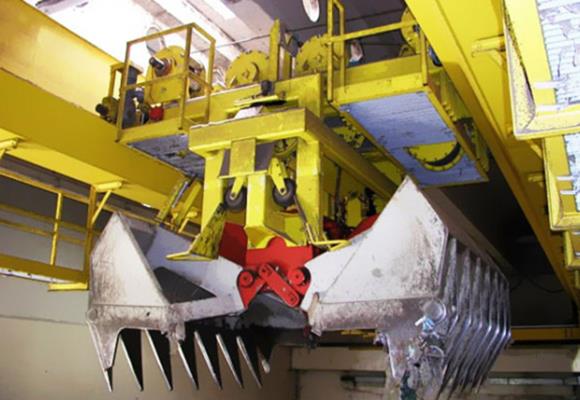

Greiferskrāna ietver galveno staru, pacelšanas ratiņu, riteni, āķi, skrūvi, elektriskajiem, greifers.
Iespējas
1. Pielāgot skarbajiem darba apstākļiem: augsta temperatūra, mitrums, vairāk putekļu un gāzes kodīgas.
2. Smagā darba slodze: vidēji 8000 stundas darba laikā gadā, Augsta slodzes pakāpe, augsta darba frekvence.
3. Uzticams darbs: mazāk neizdevās, garantē vienmērīgu ražošanu.
Specifikācijas
Jauda | T | 32 / 5,50 / 10 | |||||||
Spans | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25,5 | 28.5 | 31.5 |
Pacelšanas augstums | m | 16/18 | |||||||
Pacelšanas ātrums | m / min | 15.6 | |||||||
Ratiņu braukšanas ātrums | m / min | 3,36-33,6,2,9-29 | |||||||
Celtņa braukšanas ātrums | m / min | 92.7 | 93.7 | 86,5 | |||||
Kopējais svars | Kilograms | 15406 | 17290 | 20020 | 21724 | 24213 | 28579 | 31970 | 35389 |
Maks. Riteņa slodze | KN | 104 | 111 | 120 | 125 | 132 | 144 | 152 | 162 |
Ieteicamais dzelzceļš | Modelis | 43kg / m | |||||||
Kopējā motora jauda | kw | 27,8 | 31.8 | ||||||
Galvenā dimensija (mm) | Span (m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25,5 | 28.5 | 31.5 |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 1750 | 1840 | ||||||
Dzelzceļa augstums, lai paceltu centru | H4 | 55 | 5 | ||||||
Celtņa bāzes attālums | W | 5140 | 5334 | 5940 | |||||
Krānu platums | B | 3450 | 4400 | ||||||
Trolley railroad distance | K | 1400 | |||||||
Piekabes kreisais ierobežojums | S1 | 800 | |||||||
Kontaktspēja ir ierobežota | S2 | 1250 | |||||||
