Zemā slodzes vienpiedziņas virsbūve
Apraksts

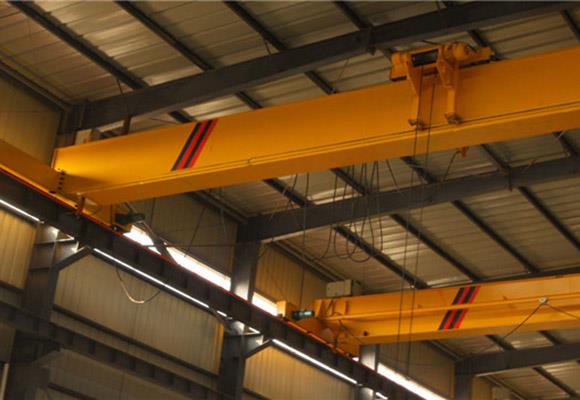

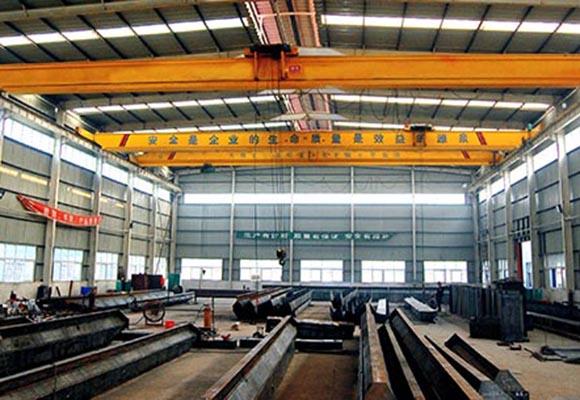

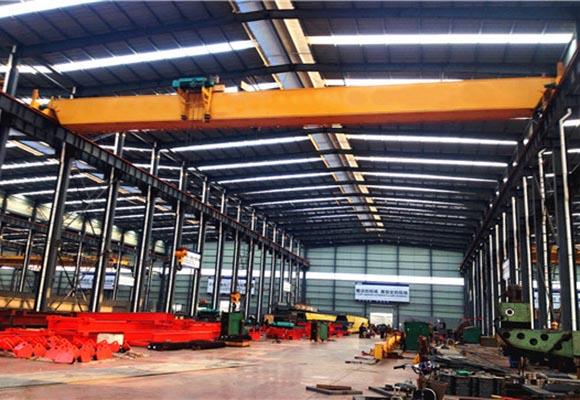

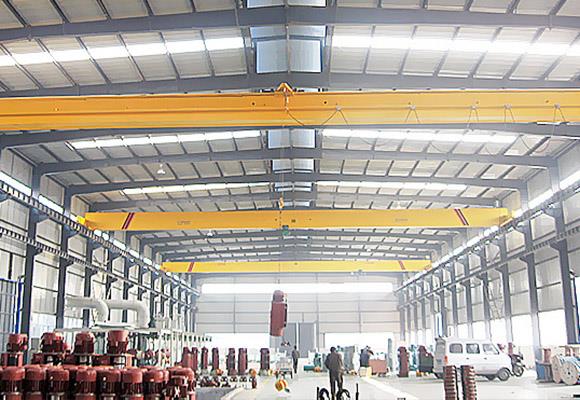

Zemā slodzes viengredzenu virsbūve sastāv no stieņa metinājuma ar tērauda plākšņu un I-tērauda, gala siju, elektrisko pacēlāju un braukšanas mehānismu. Elektriskā pacēlājs iet pa sliežu I-tērauda apakšējo atloku, lai veiktu izstrādājumu pacelšanu. Tā ir vieglā konstrukcija un viegli uzstādāma un uzturēta, un to plaši izmanto dažādām pacelšanas vietām, piemēram, rūpnīcām, noliktavām un materiālu pagalmiem. Ir aizliegts vidē izmantot viegli uzliesmojošus, sprādzienbīstamus un kodīgus materiālus.

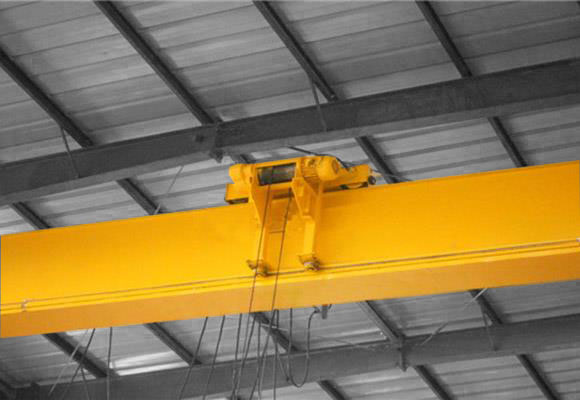

Zemā slodzes viengraudainā celtņa celtnis ir paredzēts zemā līmeņa darbnīcai. To atšķirība ir elektriskais pacēlājs. Neliela slāpētāja vienstāva celtņa elektriskais pacēlājs darbojas pie sijas apakšējās atloku plāksnes un viena sija augšējā celtņa elektriskais motors darbojas vienā sijas pusē, kas palielina āķa darba vietu un samazina darbnīcas augstumu un izmaksas.
Ja jūsu darbnīca ir šaura vai nepietiekama, izvēlieties šāda veida celtni!
Specifikācija
Jauda | T | 3 | ||||||
Spans | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Pacelšanas augstums | m | 6, 9, 12, | ||||||
Pacelšanas ātrums | m / min | 8 vai 8 / 0,8 | ||||||
Pacelšanas ātrums | m / min | 20, 30 | ||||||
Celtņa braukšanas ātrums | m / min | 20 | 30 | |||||
Kopējais svars | Kilograms | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Maks. Riteņa slodze | KN | 20.1 | 23,38 | 24.51 | 28.05 | 29.02 | 32,93 | |
Ieteicamais dzelzceļš | Modelis | 24kg / m | ||||||
Kopējā motora jauda | kw | 4.9 | ||||||
Galvenā dimensija (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Dzelzceļa augstums, lai paceltu centru | H4 | -130 | -65 | -15 | 35 | 105 | ||
Celtņa bāzes attālums | W | 2500 | 3000 | 3500 | ||||
Krānu platums | B | 3000 | 3500 | 4000 | ||||
Piekabes kreisais ierobežojums | S1 | 1413 | ||||||
Kontaktspēja ir ierobežota | S2 | 1496 | ||||||
Jauda | T | 5 | ||||||
Spans | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Pacelšanas augstums | m | 6, 9, 12, | ||||||
Pacelšanas ātrums | m / min | 8 vai 8 / 0,8 | ||||||
Pacelšanas ātrums | m / min | 20, 30 | ||||||
Celtņa braukšanas ātrums | m / min | 20 | 30 | |||||
Kopējais svars | Kilograms | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Maks. Riteņa slodze | KN | 29.7 | 33.7 | 36,47 | 40.13 | 41.49 | 44,27 | |
Ieteicamais dzelzceļš | Modelis | 24kg / m | ||||||
Kopējā motora jauda | kw | 8.3 | ||||||
Galvenā dimensija (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Dzelzceļa augstums, lai paceltu centru | H4 | -175 | -90 | -65 | 15 | 65 | ||
Celtņa bāzes attālums | W | 2500 | 3000 | 3500 | ||||
Krānu platums | B | 3000 | 3500 | 4000 | ||||
Piekabes kreisais ierobežojums | S1 | 1405 | ||||||
Kontaktspēja ir ierobežota | S2 | 1496 | ||||||
Jauda | T | 10 | ||||||
Spans | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Pacelšanas augstums | m | 6, 9, 12, | ||||||
Pacelšanas ātrums | m / min | 8 vai 8 / 0,8 | ||||||
Pacelšanas ātrums | m / min | 20, 30 | ||||||
Celtņa braukšanas ātrums | m / min | 20 | 30 | |||||
Kopējais svars | Kilograms | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Maks. Riteņa slodze | KN | 49,78 | 57,88 | 62,64 | 66,83 | 68,83 | 73.2 | |
Ieteicamais dzelzceļš | Modelis | 24kg / m | ||||||
Kopējā motora jauda | kw | 13.8 | ||||||
Galvenā dimensija (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Dzelzceļa augstums, lai paceltu centru | H4 | -175 | -90 | -65 | 15 | 65 | ||
Celtņa bāzes attālums | W | 2500 | 3000 | 3500 | ||||
Krānu platums | B | 3000 | 3500 | 4000 | ||||
Piekabes kreisais ierobežojums | S1 | 1840 | ||||||
Kontaktspēja ir ierobežota | S2 | 1840 | ||||||
