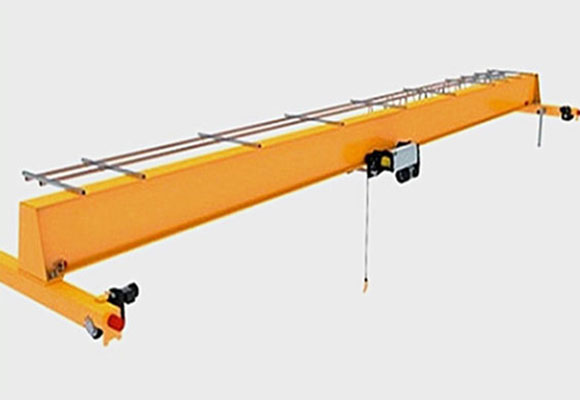

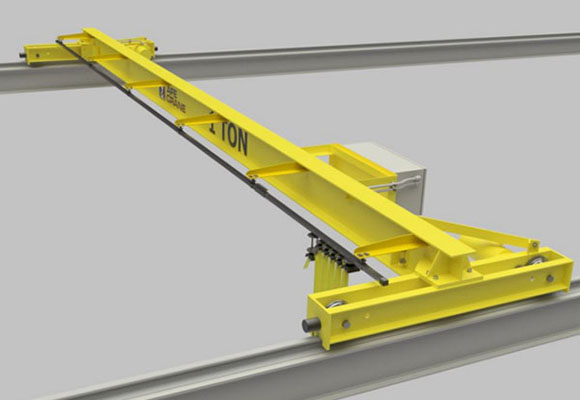

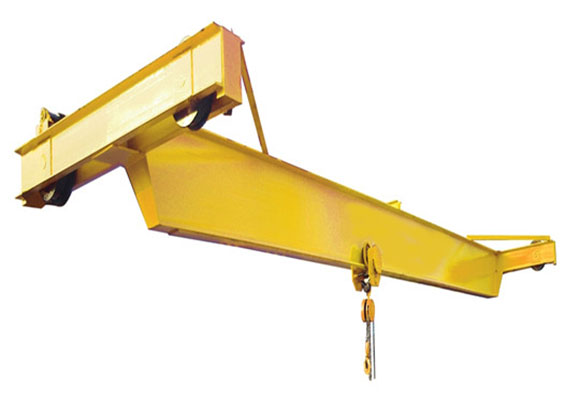

Manuāli darbināms vienas sliedes tilta celtnis
Apraksts
SL modelis ar manuālo piedziņas tilta celtni ir vienvirziena rokas vadāmie celtņi, visi kustības tiek vadīti ar rokām, to izmanto vietā, kur nav enerģijas avota.
Šis tilta celtnis ir raksturīgs ar saprātīgāku struktūru un augstāku stiprības tēraudu kopumā, galvenais staru kūlis ir izgatavots ar tērauda vai karkasa rāmja tērauda staru, un gala vagonus izgatavo ar C-sekcijas siju.
Šo tilta celtni kopā ar ķēžu pacēlāju izmanto komplektā.
Jauda no 1 tonnas līdz 10 tonnām. Darbības pakāpe no 5m līdz 14m, A1-A3. Darba temperatūra ir no -25 līdz + 42 ° C.
Šis tilta celtnis ir aizliegts izmantot degošās, sprāgstošās un kodīgas vides.
Specifikācijas
Jauda | T | 1 | |||
Spans | m | 5 | 9 | 12 | 14 |
Pacelšanas augstums | m | 3-10 | |||
Ratiņu braukšanas ātrums | m / min | 5.3 | |||
Celtņa braukšanas ātrums | m / min | 5.0 | |||
Kopējais svars | Kilograms | 650 | 850 | 1090 | 1310 |
Maks. Riteņa slodze | KN | 0.65 | 0,73 | 0.81 | 0,86 |
Galvenā dimensija (mm) | Span (m) | 5 | 9 | 12 | 14 |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 520 | |||
Dzelzceļa augstums, lai paceltu centru | H4 | 550 | 580 | 610 | 650 |
Celtņa bāzes attālums | W | 1200 | 1600 | ||
Krānu platums | B | 1800 | 2200 | ||
Piekabes kreisais ierobežojums | S1 | 360 | 380 | 395. | 420 |
Kontaktspēja ir ierobežota | S2 | ||||
Jauda | T | 2 | |||
Spans | m | 5 | 9 | 12 | 14 |
Pacelšanas augstums | m | 3-10 | |||
Ratiņu braukšanas ātrums | m / min | 5.9 | |||
Celtņa braukšanas ātrums | m / min | 5.0 | |||
Kopējais svars | Kilograms | 700 | 870 | 1320 | 1550 |
Maks. Riteņa slodze | KN | 1.13 | 1.19 | 1.29 | 1,40 |
Galvenā dimensija (mm) | Span (m) | 5 | 9 | 12 | 14 |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 520 | |||
Dzelzceļa augstums, lai paceltu centru | H4 | 720 | 750 | 790 | 870 |
Celtņa bāzes attālums | W | 1200 | 1600 | ||
Krānu platums | B | 1800 | 2200 | ||
Piekabes kreisais ierobežojums | S1 | 400 | 415 | 440 | 490 |
Kontaktspēja ir ierobežota | S2 | ||||
Jauda | T | 3 | |||
Spans | m | 5 | 9 | 12 | 14 |
Pacelšanas augstums | m | 3-10 | |||
Ratiņu braukšanas ātrums | m / min | 4.7 | |||
Celtņa braukšanas ātrums | m / min | 5.0 | |||
Kopējais svars | Kilograms | 810 | 1200 | 1460 | 1800 |
Maks. Riteņa slodze | KN | 1,61 | 1,79 | 1,87 | 1,97 |
Galvenā dimensija (mm) | Span (m) | 5 | 9 | 12 | 14 |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 520 | |||
Dzelzceļa augstums, lai paceltu centru | H4 | 900 | 940 | 980 | 1030 |
Celtņa bāzes attālums | W | 1200 | 1600 | ||
Krānu platums | B | 1800 | 2200 | ||
Piekabes kreisais ierobežojums | S1 | 460 | 485 | 510 | 540 |
Kontaktspēja ir ierobežota | S2 | ||||
Jauda | T | 5 | |||
Spans | m | 5 | 9 | 12 | 14 |
Pacelšanas augstums | m | 3-10 | |||
Ratiņu braukšanas ātrums | m / min | 4.7 | |||
Celtņa braukšanas ātrums | m / min | 5.0 | |||
Kopējais svars | Kilograms | 960 | 1360 | 1730 | 2210 |
Maks. Riteņa slodze | KN | 2.5 | 2,75 | 2,86 | 3.01 |
Galvenā dimensija (mm) | Span (m) | 5 | 9 | 12 | 14 |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 600 | |||
Dzelzceļa augstums, lai paceltu centru | H4 | 1210 | 1250 | 1300 | 1360 |
Celtņa bāzes attālums | W | 1200 | 1600 | ||
Krānu platums | B | 1800 | 2200 | ||
Piekabes kreisais ierobežojums | S1 | 520 | 560 | 585 | 625 |
Kontaktspēja ir ierobežota | S2 | ||||
Jauda | T | 10 | |||
Spans | m | 5 | 9 | 12 | 14 |
Pacelšanas augstums | m | 3-10 | |||
Ratiņu braukšanas ātrums | m / min | 4.2 | |||
Celtņa braukšanas ātrums | m / min | 5.0 | |||
Kopējais svars | Kilograms | 1420 | 1870 | 2250 | 2830 |
Maks. Riteņa slodze | KN | 4,89 | 5.29 | 5.44 | 5.65 |
Galvenā dimensija (mm) | Span (m) | 5 | 9 | 12 | 14 |
Dzelzceļa augšpuse uz celtņa augšpusi | H | 720 | |||
Dzelzceļa augstums, lai paceltu centru | H4 | 1390 | 1440 | 1490 | 1550 |
Celtņa bāzes attālums | W | 1800 | |||
Krānu platums | B | 2600 | |||
Piekabes kreisais ierobežojums | S1 | 555 | 585 | 615 | 650 |
Kontaktspēja ir ierobežota | S2 | ||||
