Pamatinformācija

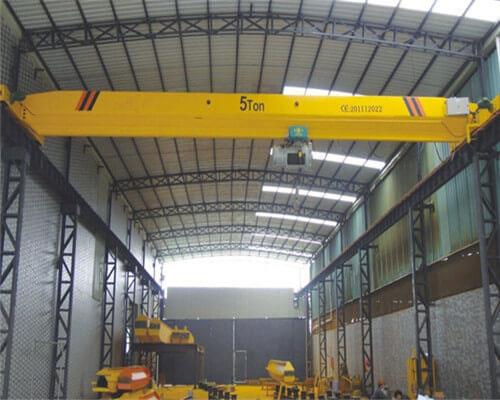

Nosaukums: 5 tonnu vienpiedziņas celtnis ar elektrisko pacēlāju
Modelis Nr .: LDA
Tips: Vienpiedziņas celtnis
Maks. Pacelšanas slodze: 5ton
Nominālā iekraušanas jauda: 0,5-32 t
Maks. Pacelšanas augstums: 30m
Platums: 7,5 m - 31,5 m
Pacelšanas ātrums: 8 / 0,8 (7 / 0,7) M / min
Ceļojuma ātrums: 20/30 M / min
Darba slodze: A3-A5
Pielietojums: izmantošana celtniecībā
Barošanas avots: elektriskais
Pārvietošanas veids: ritenis
Transporta komplekts: papīra kastīte un koka kastīte
Specifikācija: CCC, ISO9001
Izcelsme: Xinxiang, He'nan, Ķīna
Produkta apraksts
informācija par produktu
LD modelis ar viengabala motorzāģi tiek uzlabots un projektēts, pamatojoties uz LDA modeli. To raksturo vairāk saprātīgas struktūras un augstākas stiprības tērauda kopumā. Izmantojams kopā ar CDE modeli, elektriskais pacēlājs MDE kā pilnīgs komplekts ir vieglais kravas celtnis ar ietilpību no 1 līdz 10 tonnām. Platums ir 7,5-22,5 m. Darba pakāpe ir A3-A5. Darba temperatūra ir no -25 līdz 40 ° C.
Šo produktu plaši izmanto augos, noliktavās, materiālu krājumos preču pacelšanai. Aizliegts izmantot iekārtu degošā, sprādzienbīstamā vai kodīgajā vidē.
Šim produktam ir divas darbības metodes, zemes vai darbības telpa ar atvērtu modeli un slēgtu modeli, un to var uzstādīt kreisajā vai labajā pusē atbilstoši praktiskajai situācijai. Un ieejas virzienam ir divas formas, sānis un beidzas, lai apmierinātu lietotāju izvēli dažādos apstākļos.
Komponenti
Gaisma | Galvenā sija, gala ratiņi, krabju rāmis, kas izgatavots no kārbas plates dizaina / velmētas sadaļas. Ja nepieciešams, var nodrošināt 100% radiogrāfiju no visām tilta un gala vagonu locītavas locītavas. |
| Elektriskās detaļas | Schneider zīmols / DK1 zīmols |
| Motors | Bieža starta, atpakaļgaitas un bremzēšanas sistēma, putekļu necaurlaidīga konstrukcija, uzlikts pēdas / atloka TESC / TEFC, Sq. korpusa motori ar integrētām drošības bremzēm, izolācijas klase FH, IP54 aizsardzība pacelšanai, CT & LT kustības. Vara vadītāja celšanas indukcijas celšanas motora dzinēji (pazīstamu marku var izmantot motors, vēlams, izmantojot JIAMUSI / NANJINGZONGCHANG marku), CDF25%, pilnīgi slēgts, ventilatorā atdzesēts, izolācijas klase-F un apstiprināts līdz attiecīgajam jaunākajam GB / T 1032-2005. |
| Bremzes | Neatkarīgs hidrauliskais bremzētājs Konusveida rotora tips vai "nedarbojas drošā" darbības veida Elektrohidrauliskā trumuļa / disku bremžu tips, kas jānodrošina, lai mehānismu turētu uzreiz, tiklīdz barošana ir "OFF" vai nu nejauši vai ar nodomu visām kustībām. |
| Gear Box | Precīzi griezējmehānisma spoles / zobratiņi un zobstieņi ar cietību no 250 līdz 350 BHN, kas izgatavoti no oglekļa sakausējuma tērauda, vienmērīga darbība un ilgs kalpošanas laiks, var aprīkot ar SEW / ABB zīmolu augstas kvalitātes pārnesumkārbu |
| Elektriskais panelis | Modulāra konstrukcija, ērta uzstādīšana un uzturēšana, uzticama darbība, drošinātāji, mazāka shēma, cauruļvadi un kompakti termināli. Aizsardzība pret motora pārslodzi, lai novērstu pārslodzi Ja salona vadības ierīce ir aprīkota ar gaisa kondicionēšanu un ar vieglu un ērtu vadības paneli. |
| Limit Switch | Vairāk nekā pacelšanas un vairāk nolaišana: Šunta, regulējams veids. Divvirzienu sviras veids CT abiem virzieniem un LT abiem virzieniem pazīstamu make.Safety limitu slēdži aizbāžņiem tiks nodrošināti, lai novērstu pār ceļot visos kustības |
| Vadības panelis | Izmantojot Kabīnes vadību, kā arī ar galveno kontrolleri ar pogas nospiešanu ON, OFF, UP, DOWN, Forward, Reverse, Left, Right, Bridge Light & Emergency Stop. Darbības drošais spriegums 36Vilti, kas iekliecas tilta sijas galā. Vadības paneļa celtnei jāsastāv no drošinātājiem, atpakaļgaitas gaisa strūklu, pārtraucošā transformatora, releja uc vadiem / kabeļiem jābūt numurētiem saskaņā ar shēmu. Sakaru shēma, kas paredzēta paneļa durvju iekšpusē. |
Tehniskie dati
| Celtspēja (T) | 1,2,3,5,10T | 16,20T | ||||||||||
| Span (M) | 7.5-22.5M | |||||||||||
| Celtņu pārvietošanās mehānisms | Ceļojuma ātrums (m / min) | 20 | 30 | 45 | 60 | 75 | 20 | 30 | 45 | 60 | 75 | |
| Samazinātāja attiecība | 58.78 | 39,38 | 26.36 | 19.37 | 15,88 | 58.78 | 39,38 | 26.36 | 19.37 | 15,88 | ||
| Motors | Modelis | ZDY21-4 | ZDY21-4 | ZDY122-4 | ZDY131S-4 | |||||||
| Jauda (kw) | 2 × 0,8 | 2 × 1.5 | 1,5 × 2 | 2.2 × 2 | ||||||||
| Rotācija (m / min) | 1380 | 1380 | ||||||||||
| Pacelšanas mehānisms | Elektrisko pacēlāju modelis | CD1 / MD1 | MD1 / HC | |||||||||
| (elektriskais pacēlājs) un elektriskais pacēlājs | Pacelšanas ātrums (m / min) | 8,8 / 0,8 7,7 / 0,7 | 3,5 3,5 / 0,35 | |||||||||
| Pacelšanas augstums (m) | 6, 9, 12, 18, 24, 30 | 12,18,24,30 | ||||||||||
| Ceļojuma ātrums (m / min) | 20 (30) | 20 (30) | ||||||||||
| Motors | Kontūrveida vāveru tipa būris | Kontūrveida vāveru tipa būris | ||||||||||
| Darba pienākumi | A3-A5 | |||||||||||
| Enerģijas padeve | 380V 50Hz trīsfāzu | |||||||||||
| Riteņa diametrs | 270mm | 370 mm | ||||||||||
| Taka platums | 37-70mm | 37-70mm | ||||||||||
Priekšrocība:
1). Pirmās klases kvalitāte ar konkurētspējīgu cenu
2). Kompakts dizains, optimāla darba platību izmantošana
3). Saprātīga struktūra, labs sniegums
4). Viegli vadiet slodzi un precīzi novietojiet slodzi
5). Gluds sākums un apstāšanās
6). Superiorsafety un uzticamība
7). Zems trokšņa līmenis, izturīga kabīne un labs skats
8). Minimāla un vienkārša apkope, lieliska detaļu un sastāvdaļu apmaiņa
9). Ietaupa elektroenerģijas specifikācijas
10). "One-Stop Shop" jūsu celtņa un pacēlāja vajadzībām
Drošības līdzekļi:
1. Aizsardzība pret pārslodzi: ja materiāls pārsniedz jaudu, celtnis sniegs asu brīdinājumu par aizsardzību.
2. Avārijas bremzes: ja apkalpes darbinieki saskaras ar kādu ārkārtas situāciju, mēs varētu sākt avārijas bremzēšanas sistēmu, lai aizsargātu attiecīgo bagātību.
3. Kontroles metode: telpu vadība vai tālvadības pults, lai izvairītos no operācijas personāla ievainojumiem
4. Galvenais pacelšanas mehānisms: ar siltuma aizsardzību un valūtas aizsardzību.
5. Āķi ar fiksatoru
6. Gumijas buferi
7. Aizsardzības zemējums
8. Kravas slēdzis un braukšanas gala slēdzis
9. Apakškomponentu raksturojums tiek pārbaudīts pirms assemly.
10. Visus celtņus pirms rūpnīcas aizvākšanas un testēšanu jāpārbauda un jāpārbauda.
Pakalpojumi:
Garantijas periods: mēs piedāvājam 12 mēnešu garantiju galvenajam korpusam. 12 mēnešu laikā pastāv galvenā korpusa kvalitātes problēmas (neskaitot nolietotās detaļas), mēs saviem profesionālajiem inženieriem noorganizēsim remonta servisu. Bez tam mēs nodrošināsim arī vienas grupas valkātās detaļas.
Uzstādīšanas pakalpojums: ja klientam nav nepieciešami mūsu inženieri instalēšanai, mēs nodrošināsim attālos konsultāciju pakalpojumus. Arī mēs varētu organizēt inženierus, lai nodrošinātu uzstādīšanas pakalpojumus, ja klients to vēlas.
Regulāras pārbaudes celtņu apkalpošanai. Savācot klientu komentārus, izstrādājiet labākus produktus un pakalpojumus.
Jebkādas problēmas rodas lietošanā, ja tas kvalitātes dēļ uzņemsim pilnu atbildību, un nodrošināsim risinājumu profesionālu pēcpārdošanas nodaļu. ja tas nepareizas izmantošanas vai citu problēmu dēļ mēs nodrošināsim arī profesionālu tehnoloģisku atbalstu vai organizēsim mūsu inženierus, lai palīdzētu, ja klients to pieprasa.
Kāpēc mums izvēlēties?
1. Viens viens pakalpojums garantē vislabāko pirkšanas pieredzi jums.
2. Spēcīga ražošanas jauda un profesionālie strādnieki garantē jums īsu piegādi.
3. Stingra piegādes pārbaude garantē augstas kvalitātes produktus.
Pasūtījuma paziņojums:
1. Celšanas jauda.
2. Pacelšanas augstums: ___m (āķa centrs uz zemes)
3. Garuma platums: ___m (dzelzceļa centrs līdz dzelzceļa centram)
4. Barošana: Spriegums.
5. Vai jums ir nepieciešams, lai mēs nodrošinātu sliedes? Ja jums nepieciešams, pastāstiet mums, cik ilgi.
6. Būtu labāk, ja jūs varat nosūtīt mums darbnīcas zīmējumu.
7. Apmaksas nosacījumi: T / T, L / C.
