Jauda līdz pat 16 tonnu vienpiedziņas virsbūves

- May 03, 2018 -

Pamatinformācija timg.jpg


Nosaukums: Jauda līdz 16 tonnu viengraudu virszemes celtņa

Modelis Nr .: LD

Pacelšanas augstums: līdz 20m

Darba grupa: A3-A5

Kontroles metode: Pendent / Wireless

Pielietojums: celtniecības izmantošana, darbnīca izmantošana, minerālu izmantošana

Sling Tips: Vītņurbis

Barošanas avots: elektriskais

Pārvietošanas veids: ritenis

Uzstādīšana: samontēts

Torņa celtņa tips: Virszemes ceļamkrāns

Transporta pakete: koka kastīte

Specifikācija: jauda: 2-10T, spans: 5-30M

Izcelsme: Henan, Ķīna


Produkta apraksts


1.daļa: apraksts

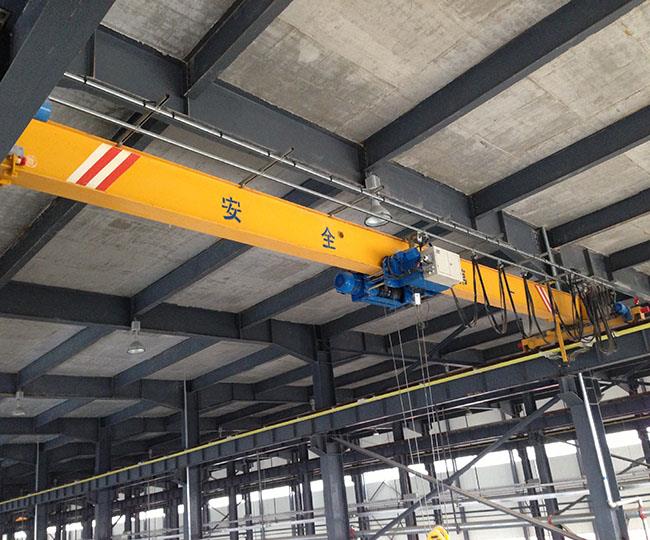

LD tipa vienpavedienveida celtņi parasti sastāv no vienas sijas konstrukcijas. Tos var uzbūvēt ar tērauda sijām vai stingrāku metināšanas stieņa veidu. Ja celtspēja ir mazāka par 20T, tas ir tipiskāks. LD vienstāva celtņi tiek plaši izmantoti mūsu rūpniecības nozarē. Tas tiek izmantots tērauda rūpnīcā, hidroelektrostacijā, noliktavā, darbnīcā, ražošanas līnijā, apkopes veikšanā, materiālu transportā, iekārtu komplektēšanas veikalā uc Mums ir visaptveroša standarta iekārta un plašs piederumu klāsts, kas atbilstu individuālajām prasībām.


2.daļa: detalizētā konfigurācija:

1 - pacelšanas mehānisms
- Monorail stiepļu trošu vai ķēžu pacēlājs kā variants: - pacelšanas ātrums: viens vai divi, kā nepieciešams
- trolejbusa ātrums: viens vai dubults vai soli mazāk kā nepieciešams
- Augsta veiktspēja ar visizdevīgāko cenu

2-End ratiņi
- nerūsējošā metināto kārbu tipa gala pārvadājums
- moduļa dizains
-kone vāveres būrī motoru vai soft start motor kā opcija
- Ceļojuma ātrums: viens vai dubults vai soli mazāk kā nepieciešams

3-galvenā sija
- stingra metināta kaste, sijas vai izturīga doba tērauda sekcija
- moduļa dizains
- izgatavoti no tērauda Q235 vai Q345
- projektēta novirze ≤1 / 750 no spin

4-kontrole
-neatkarīga pakaļējā kontrole ceļo pa C-ceļu
vai bezvadu vadība kā opcija
vai arī salona vadība kā opcija

5-elektriskā daļa
-vadītāja barošana (kā opcija)
- Vadības paneļi ir IP54 vai IP44, ir atkarīgi no darba vides.
- Komponenti tiek novietoti uzturēšanas draudzīgā veidā, un viss izkārtojums nodrošina labu aizsardzību
-Festona kabeļi ir piestiprināti pie kabeļu balstiem, piestiprināti pie kabeļu ratiņiem, kas darbojas cinkotajā C ceļā.
- Lielākā elektriskā daļa zīmolā Schneider vai Siemens

6 krāsošana
-korozijas aizsardzība ar rūsas noņemšanu ar mehānisku spridzināšanu. SA 2.5
-Pirmā pārklājuma epoksīda kārta 30 mikroni
- Otrs epoksīda pārklājums 30 mikroni
- Trešais slānis no poliuretāna pārklājuma 40 mikroni
-Armais biezums: apmēram 100 mikroni
-Kolor: dzeltens vai oranžs atbilstoši prasībām

7-droša aizsardzība
- avārijas izslēgšanas slēdzis
-pārlādēt aizsargāt
-aizzemē aizsardzību
- ceļojumu un ceļojumu ilgstošu aizsardzību
- ceļojumu aizsardzība
-Motora aizsardzība pret pārkaršanu

3. daļa: skiču un tehniskie dati


Jauda (t) span (m) kopējais svars (G) max riteņu slodze (kN) min riteņu slodze (kN) H1 H2 H3 W B C1 C2
1 7.5 1,67 8.9 3.9 490 910 550 2000 2500 796 1274
8 1,72 9.1 4.0
8.5 1,77 9.2 4.1
9 1,81 9.4 4.3
9.5 1,86 9.5 4.4
10 1,91 9.7 4.5
10.5 1,96 9.8 4.6
11 1,95 9.8 4.6
11.5 2.00 10.0 4.7
12 2.05 10.1 4.8
12.5 2.09 10.2 4.9
13 2.14 10.4 5.0
13.5 2.19 10.5 5.2
14 2.24 10.6 5.3
14.5 2.43 11.1 5.8 955 595 2500 3000
15 2.48 11.3 5.9
15.5 2.53 11.4 6.0
16 2.58 11.5 6.1
16.5 2.63 11.7 6.3
17 2,66 11.7 6.3
17.5 2.85 12.2 6.8 530 970 650
18 2.90 12.4 6.9
18.5 2,96 12.5 7.1
19 3.01 12.7 7.2
19.5 3.02 12.7 7.2
20 3.20 13.1 7.7 580 700 3000 3500
20.5 3.26 13.3 7.8
21 3.32 13.4 8.0
21.5 3.37 13.6 8.1
22 3.43 13.7 8.2
22.5 3.49 13,9 8.4
23 4.07 15.3 9.8 660 990 800 3500 4000
23.5 4.13 15.5 10.0
24 4.20 15.7 10.2
24.5 4.26 15.8 10.3
25 4.32 16,0 10.5
25,5 4.39 16.2 10.6
26 5.35 18.6 13,0 745 1010 900 4000 4500
26.5 5.43 18.8 13.2
27 5.52 19,0 13.5
27.5 5,60 19.2 13.7
28 5,68 19.4 13,9
28.5 5,76 19.6 14.1
Jauda (t) span (m) kopējais svars (G) max riteņu slodze (kN) min riteņu slodze (kN) H1 H2 H3 W B C1 C2
2 7.5 1,79 13.8 4.1 490 1080 550 2000 2500 871 1274
8 1,84 14,0 4.2
8.5 1,88 14.1 4.3
9 1,93 14.3 4.4
9.5 1,98 14.5 4.5
10 2.03 14.7 4.6
10.5 2.07 14.8 4.7
11 2.12 15,0 4.8
11.5 2.25 15.4 5.1 1125 595
12 2.30 15.5 5.3
12.5 2.35 15.7 5.4
13 2.40 15.8 5.5
13.5 2.45 16,0 5.6
14 2.50 16.1 5.8
14.5 2.62 16.5 6.1 580 1140 700 2500 3000
15 2,68 16.6 6.2
15.5 2.74 16.8 6.3
16 2.79 17,0 6.5
16.5 2.85 17.1 6.6
17 2.91 17.3 6.8
17.5 3.23 18.1 7.6 660 1160 800
18 3.30 18.3 7.7
18.5 3.36 18.5 7.9
19 3.42 18.6 8.0
19.5 3.49 18.8 8.2
20 4.09 20.3 9.7 785 1135 900 3000 3500
20.5 4.17 20.5 9.9
21 4.24 20.7 10.1
21.5 4.32 20,9 10.3
22 4.40 21.1 10.5
22.5 4.47 21.3 10.7
23 5.31 23.4 12.7 820 1200 1000 3500 4000
23.5 5.40 23.7 13,0
24 5.49 23,9 13.2
24.5 5.57 24.1 13.4
25 5,66 24.3 13.6
25,5 5,75 24.6 13.8
26 6.40 26.2 15.5 875 1250 1100 4000 4500
26.5 6.50 26.5 15.7
27 6,60 26.7 16,0
27.5 6,69 27,0 16.2
28 6.79 27,2 16.4
28.5 6,89 27.5 16.7
Jauda (t) span (m) kopējais svars (G) max riteņu slodze (kN) min riteņu slodze (kN) H1 H2 H3 W B C1 C2
3 7.5 1,93 18,9 4.2 530 1255 650 2000 2500 818,5 1291
8 1,98 19.1 4.3
8.5 2.03 19.4 4.4
9 2.09 19.6 4.5
9.5 2.14 19.8 4.7
10 2.20 20,0 4.8
10.5 2.25 20.2 4.9
11 2.31 20.4 5.0
11.5 2.41 20.7 5.3 580 700
12 2.47 20,9 5.4
12.5 2.53 21.1 5.6
13 2.59 21.3 5.7
13.5 2.64 21.5 5.9
14 2.70 21.7 6.0
14.5 3.02 22.5 6.8 660 1275 800 2500 3000
15 3.08 22.7 6.9
15.5 3.14 22.9 7.1
16 3.21 23.1 7.2
16.5 3.27 23.2 7.4
17 3.34 23.4 7.6
17.5 3.84 24,7 8.8 745 1290 900
18 3.91 24.9 9,0
18.5 3,99 25.1 9.2
19 4,06 25.3 9.4
19.5 4.14 25,5 9.6
20 4.92 27.5 11.5 820 1315 1100 3000 3500
20.5 5.01 27,7 11.7
21 5.09 28,0 11,9
21.5 5.18 28.2 12.2
22 5.27 28.4 12.4
22.5 5.36 28.7 12.6
23 5,71 29.6 13.5 875 1360 3500 4000
23.5 5,80 29.8 13.7
24 5,89 30,0 13,9
24.5 5,99 30.3 14.2
25 6.08 30.5 14.4
25,5 6.17 30.8 14.6
26 7.97 35.3 19.1 925 1660 1200 4000 4500
26.5 8.09 35.6 19.4
27 8.22 35,9 19.7
27.5 8.34 36.2 20,0
28 8,46 36,6 20.3
28.5 8,59 36,9 20.7
Jauda (t) span (m) kopējais svars (G) max riteņu slodze (kN) min riteņu slodze (kN) H1 H2 H3 W B C1 C2
5 7.5 2.20 28.7 4.6 580 1460 720 2000 2500 841.5 1310
8 2.27 29,0 4.7
8.5 2.33 29.3 4.9
9 2.40 29.7 5.0
9.5 2.46 30,0 5.2
10 2.53 30,2 5.3
10.5 2.59 30.5 5.5
11 2,66 30.8 5.6
11.5 2.91 31.5 6.3 660 800
12 2,98 31.8 6.4
12.5 3.05 32,0 6.6
13 3.12 32.3 6.8
13.5 3.20 32.5 6.9
14 3.27 32.8 7.1
14.5 3.52 33.5 7.7 745 1540 900 2500 3000
15 3.60 33.7 7.9
15.5 3,68 33,9 8.1
16 3.75 34.2 8.3
16.5 3.83 34.4 8.5
17 3.90 34.6 8.7
17.5 4.41 35,9 9.9 820 1500 1000
18 4.50 36.2 10.2
18.5 4.59 36.5 10.4
19 4.68 36.7 10.6
19.5 4,76 37,0 10.8
20 5.23 38.2 12,0 875 1545 1100 3000 3500
20.5 5.33 38.4 12.2
21 5.42 38.7 12.4
21.5 5.51 38,9 12.7
22 5,60 39.2 12,9
22.5 5.70 39.5 13.1
23 7.08 42,9 16.6 925 1595 1200 3500 4000
23.5 7.20 43.2 16,9
24 7.32 43,6 17.2
24.5 7.43 43,9 17.4
25 7.55 44,2 17.7
25,5 7.67 44,5 18,0
26 9.01 47,9 21.4 1015 1670 1300 4000 4500
26.5 9,16 48.3 21.7
27 9.30 48.6 22.1
27.5 9.44 49,0 22.5
28 9,58 49.4 22.8
28.5 9,72 49,7 23.2
Jauda (t) span (m) kopējais svars (G) max riteņu slodze (kN) min riteņu slodze (kN) H1 H2 H3 W B C1 C2
10 7.5 3.26 51.3 6.1 720 1850 900 2000 2500 1293 1893
8 3.34 52.1 6.3
8.5 3.43 52,9 6.5
9 3.51 53.5 6.6
9.5 3.59 54.2 6.8
10 3.67 54.8 7,0
10.5 3,76 55.3 7.2
11 3.84 55.8 7.3
11.5 4.05 56.6 7.9 820 1850 1000
12 4.14 57.1 8.1
12.5 4.22 57.6 8.3
13 4.31 58,0 8.5
13.5 4.40 58.4 8.7
14 4.49 58,8 8.9
14.5 4.80 59.8 9.6 875 1900 1100 2500 3000
15 4,89 60.2 9.8
15.5 4,98 60.6 10.1
16 5.07 60,9 10.3
16.5 5.17 61.3 10.5
17 5.26 61.7 10.7
17.5 5.53 62.5 11.4 1940 1140
18 5,63 62.8 11.6
18.5 5,73 63.2 11,9
19 5,83 63.5 12.1
19.5 5,92 63,9 12.3
20 6,89 66.4 14.8 925 2000 1250 3000 3500
20.5 7.01 66,8 15,0
21 7,12 67.1 15.3
21.5 7.24 67,5 15.6
22 7.36 67,9 15.9
22.5 7.48 68.2 16.2
23 8.96 72 19,9 1100 1920 1350 3500 4000
23.5 9.11 72.5 20.3
24 9.26 72,9 20.6
24.5 9.41 73.3 21,0
25 9.56 73,8 21.4
25,5 9,71 74,2 21.7
26 13.09 82.7 30,2 1200 1450 4000 4700
26.5 13,29 83.3 30,7
27 13,48 83.8 31.2
27.5 13,67 84.3 31,6
28 13,86 84.8 32.1
28.5 14.05 85.4 32.6
Jauda (t) span (m) kopējais svars (G) max riteņu slodze (kN) min riteņu slodze (kN) H1 H2 H3 W B C1 C2
16 7.5 3.64 77,2 7,0 820 2480 1000 2000 2500 1293 1893
8 3.74 78.3 7.2
8.5 3.84 79.4 7.4
9 3.94 80.4 7.6
9.5 4.04 81.3 7.9
10 4.14 82.1 8.1
10.5 4.24 82,9 8.3
11 4.34 83,6 8.5
11.5 4,55 84.6 9,0 875 2525 1100
12 4,66 85,2 9.3
12.5 4,76 85,9 9.5
13 4,87 86,5 9.8
13.5 4,97 87.1 10.0
14 5.08 87,6 10.3
14.5 5,93 90,0 12.4 975 1200 2500 3000
15 6.06 90.6 12.7
15.5 6.18 91.1 13,0
16 6.31 91,7 13.3
16.5 6.43 92,2 13.6
17 6.56 92.7 13,9
17.5 7.19 94.5 15.5 1075 1300
18 7.33 95,0 15.8
18.5 7.47 95,5 16.1
19 7.61 96,0 16.5
19.5 7,75 96,5 16.8
20 8,56 98.7 18,9 1130 2570 1400 3000 3500
20.5 8.72 99,2 19.2
21 8.87 99,7 19.6
21.5 9.03 100.2 20,0
22 9,18 100.8 20.4
22.5 9,34 101.3 20.8
23 12.41 109,0 28.4 1280 1550 3500 4000
23.5 12,61 109,6 28.9
24 12,81 110.2 29.4
24.5 13.02 110,9 30,0
25 13.22 111.5 30.5
25,5 13,43 112,0 31,0
26 14.34 114.4 33.2 1300 2600 1600 4000 4700
26.5 14.55 115,0 33.8
27 14.77 115.6 34.3
27.5 14,98 116.3 34,8
28 15.20 116.9 35.4
28.5 15.42 117.5 35,9
Jauda (t) span (m) kopējais svars (G) max riteņu slodze (kN) min riteņu slodze (kN) H1 H2 H3 W B C1 C2
20 7.5 5.45 97,9 10.2 900 2450 1050 2000 2700 1394 1933
8 5.58 99.5 10.5
8.5 5.70 101,0 10.7
9 5,83 102.3 11,0
9.5 5,96 103.5 11.3
10 6.09 104.6 11.6
10.5 6.22 105.7 11.8
11 6.35 106.6 12.1
11.5 6,99 108.8 13.7 970 2480 1150
12 7.15 109.8 14,0
12.5 7.30 110.7 14.4
13 7.45 111.5 14.7
13.5 7.60 112.3 15.1
14 7,76 113.1 15.5
14.5 8,67 115.8 17.7 1050 2530 1280 2500 3200
15 8.85 116.6 18.1
15.5 9.02 117.3 18.6
16 9.20 118.1 19,0
16.5 9.37 118.8 19.4
17 9,55 119.5 19.8
17.5 10.50 122.2 22.2 1130 2560 1390
18 10.70 122,9 22.7
18.5 10.89 123,6 23.1
19 11.09 124.3 23.6
19.5 11.28 125,0 24.1
20 12.02 127,0 25,9 1200 2600 1500 3000 3700
20.5 12.23 127,7 26.4
21 12.44 128,4 26,9
21.5 12.64 129.1 27.4
22 12,85 129.8 27,9
22.5 12,96 130.5 28.5
23 13,88 132.7 30.5 1300 1600 3500 4200
23.5 14.10 133.4 31,0
24 14.31 134,0 31,6
24.5 14,52 134,78 32.1
25 14.74 135.4 32.6
25,5 14,96 135,6 33.1
